Pump Selector
Pump Selector
Gruppo
Curve
Loading...
Dati pompa e motore
-
n (rpm):
4500
-
N. di giranti:
2
-
H max (m):
48.00
-
H min (m):
15.00
-
Q min (mc/h):
2.00
-
Q max (mc/h):
8.40
-
Pn (kW):
1.35
-
Pn (HP):
1.80
-
Diametro girante (mm):
105.00
-
Diametro 2° girante (mm):
0.00
-
Tipo motore:
IM
-
Fasi motore:
1~
-
Un (V):
230
-
fn (Hz):
50
-
Poli:
2
-
In (A):
5.9
-
PF:
0.99
-
Classe di isolamento:
F
-
Servizio:
S1
-
P1 (kW):
1.35 kW
-
Peso (kg):
12.710
-
Protezione:
IP X4
Materiali
-
Corpo pompa:
Acciaio inox AISI 304
-
Coperchio del corpo:
Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Corpo aspirante:
Noryl PPO-GF20
-
Corpo stadio:
Noryl PPO-GF20
-
Girante:
Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Albero:
Acciaio inossidabile al Cr-Ni 1.4305 EN 10088 (AISI 303)
-
Tenuta meccanica:
Carbone-Ceramica-NBR
Dati gruppo
-
Codice Quadro:
47107840000
-
Pompe totali:
2 nr
-
N° Pompe Velocità Variabile:
2 nr
-
Potenza Totale Gruppo:
2 X 1.35
-
Volt Quadro:
230V AC
-
Fasi Input Quadro:
1
-
Peso:
37.200
-
calpeda.materiali_gruppo.bs_ampere:
2 X 5.9
-
Volt Motore:
230V AC
-
Fasi Motore:
3
-
calpeda.materiali_gruppo.tipomot:
71
Materiali gruppo
-
Collettori:
Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Trasduttore di Pressione:
Acciaio inossidabile al Cr-Ni-Mo 1.4401 EN 10088 (AISI 316)
Files

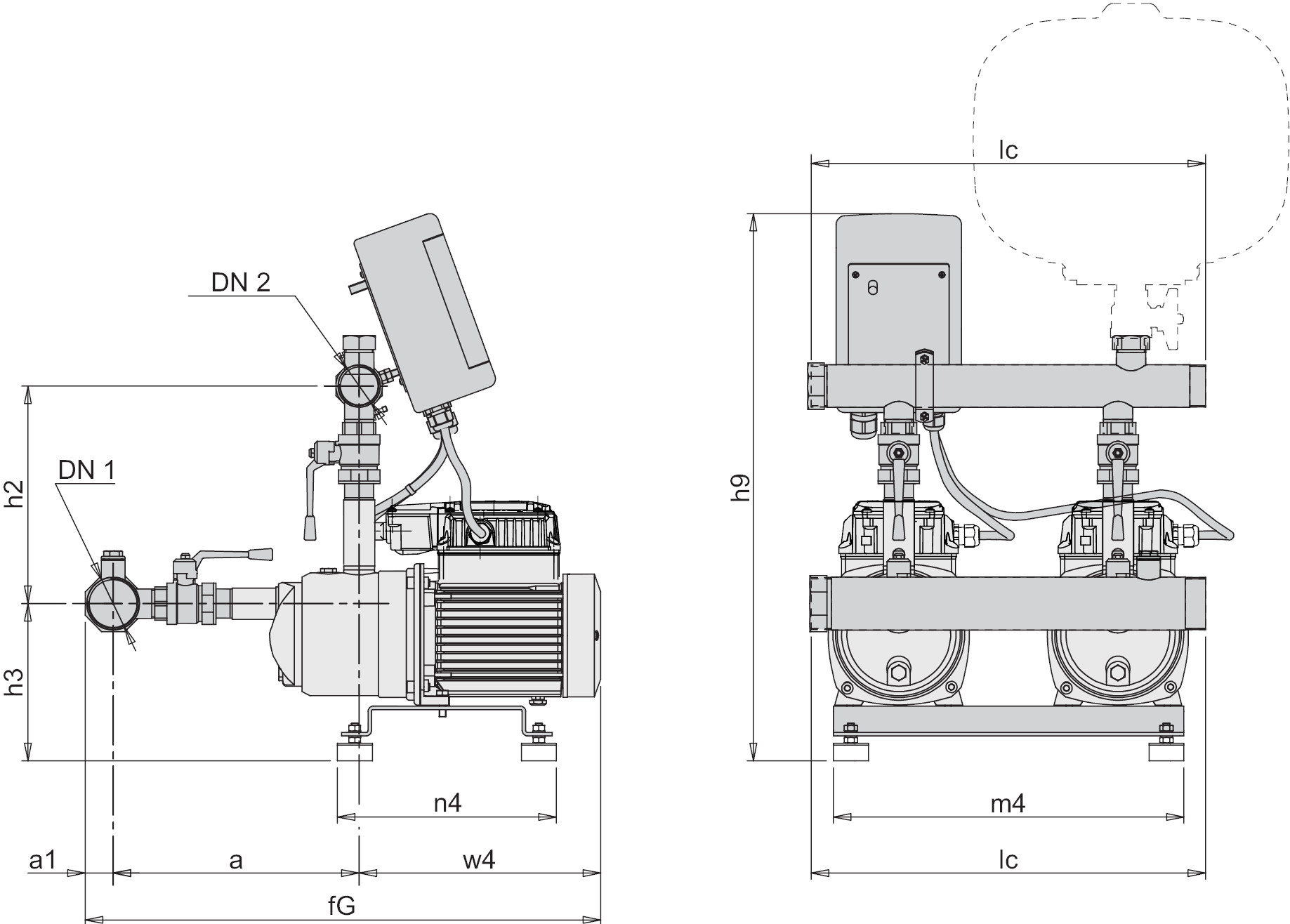

Dimensioni (mm)
- a 291.00 mm
- a1 32.00 mm
- fG 608.00 mm
- h2 248.00 mm
- h3 179.00 mm
- h9 625.00 mm
- lc 450.00 mm
- m4 400.00 mm
- n4 250.00 mm
- w4 285.00 mm
- dn1 G 2
- dn2 G 1 1/2
BS META
Sistema di pressurizzazione a velocità variabile con INVERTER integrato
Esecuzione
Sistema di pressurizzazione autoadescante a velocità variabile.
MÈTA è una soluzione plug and play, la pompa è dotata di sensore di pressione, valvola di non ritorno e un serbatoio a membrana integrati.
L'elettronica comanda in modo automatico l'avviamento lo spegnimento e consente di mantenere la pressione costante.
Gruppi a 2 pompe
Collettori di aspirazione e mandata in AISI 304.
Predisposizione per il montaggio di un serbatoio attacco G1.
Applicazione
Per l'approvvigionamento d'acqua.
Per l'impiego domestico, per giardinaggio e irrigazione.
Limiti d'impiego
Temperatura liquido da 0 °C fino a + 35 °.
Temperatura ambiente fino a 40 °C.
Pressione massima ammessa nel corpo pompa: 8 bar.
Servizio continuo.
