Dati pompa e motore
-
n (rpm):
2900
-
H max (m):
50.00
-
H min (m):
10.00
-
Q min (mc/h):
15.00
-
Q max (mc/h):
50.00
-
Pn (kW):
5.50
-
Pn (HP):
7.50
-
Diametro girante (mm):
0.00
-
Diametro 2° girante (mm):
0.00
-
Tipo motore:
IM
-
Fasi motore:
3~
-
Un (V):
400/690
-
fn (Hz):
50
-
Poli:
2
-
In (A):
10.8 / 6.2
-
PF:
0.84
-
Classe di isolamento:
F
-
Servizio:
S1
-
Min temperatura del liquido (°C):
-15.00 °C
-
IE:
IE3-89.2
-
Peso (kg):
52.300
-
Protezione:
IP 54
Materiali
-
Corpo pompa:
Acciaio inox AISI 304
-
Coperchio del corpo:
Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Corpo stadio:
Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Girante:
Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Anello tenuta girante:
PTFE
-
Bussola distanziatrice:
Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Albero:
Acciaio inossidabile al Cr-Ni-Mo 1.4401 EN 10088 (AISI 316)
-
Tenuta meccanica:
Allumina-Carbone-EPDM
Dati gruppo
-
Codice Quadro:
14055020000
-
Pompe totali:
3 nr
-
Pompe VF:
3 nr
-
Potenza Totale Gruppo:
5.5 X3
-
Volt Quadro:
400V AC
-
Fasi Input Quadro:
3
-
riftrgdata:
62244031100
-
Volt Motore:
400V AC
-
Fasi Motore:
3
-
Pressostato 1:
2.9 - 4.4
-
Pressostato 2:
2.6 - 4.1
-
Pressostato 3:
2.3 - 3.8
Materiali gruppo
-
Base:
Acciaio S235JR Verniciato
-
Collettori:
Acciaio S235JR 1.0038 EN 10025
Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Ottone Nichelato -
Guarnizioni:
Gomma NBR (nitrile butadiene rubber)
-
Manometro:
Ottone
-
Raccorderia:
Acciaio S235JR 1.0038 EN 10025
Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Ottone -
Valvole Intercettazione:
Ottone Nichelato
PTFE (Polytetrafluoroethylene) -
Valvole Ritegno:
Ghisa GJS 400-15 EN 1563
Gomma EPDM (ethylene propylene diene monomer)
Files
-
immagini

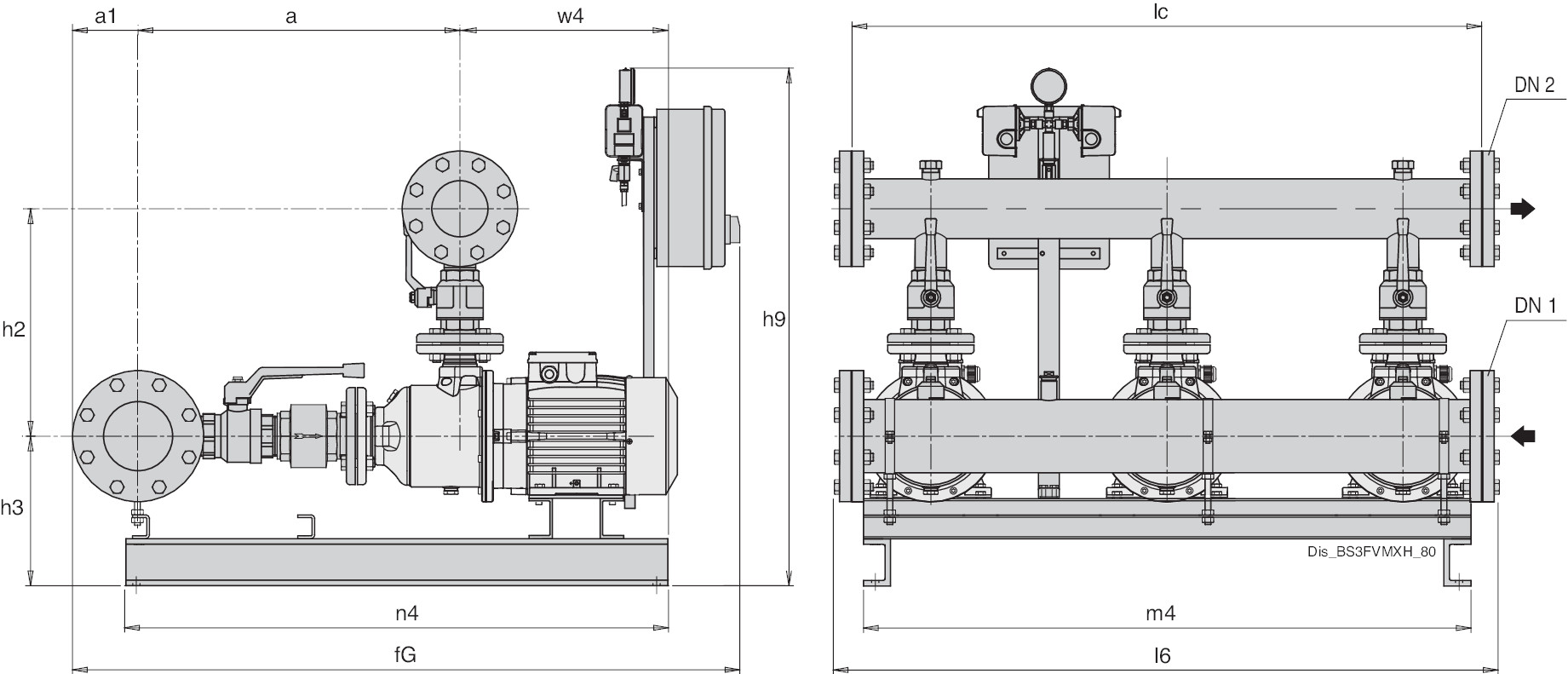

Dimensioni (mm)
- h1 318.00 mm
- h2 415.00 mm
- l1 1270.00 mm
- l2 617.00 mm
- m1 1060.00 mm
- B 1200.00 mm
- B1 1150.00 mm
- H 1510.00 mm
BS MXH
Pompe multistadio orizzontali monoblocco in acciaio inossidabile
Esecuzione
Pompe multistadio orizzontali monoblocco di acciaio inossidabile al cromo-nichel AISI 304, acciaio AISI 316 per MXHL 2, 4, 8.Costruzione compatta ed estremamente robusta, con raccordo pompa motore compatto e motore con piedi di appoggio.
Corpo pompa in un solo pezzo, aperto su un solo lato (barrel casing), con bocca di aspirazione frontale e bocca di mandata radiale in alto.
Versione con inverter I-MAT a richiesta
Applicazione
Per l'approvvigionamento d'acqua.Per liquidi puliti, senza parti abrasive, non aggressivi per l'acciaio inossidabile (con adattamento, a richiesta, dei materiali di tenuta).
Pompa universale, per l'impiego domestico, per applicazioni civili e industriali, per giardinaggio e irrigazione.
Limiti d'impiego
Temperatura liquido: da -15 °C a +110 °C.Temperatura ambiente fino a 40 °C.
Pressione finale massima ammessa nel corpo pompa: 8 bar, 10 bar per MXH 20, 32, 48.
Servizio continuo.
