Dati pompa e motore
-
n (rpm):
2900
-
N. di giranti:
1
-
H max (m):
47.00
-
H min (m):
23.00
-
Q min (mc/h):
0.50
-
Q max (mc/h):
9.50
-
Pn (kW):
1.50
-
Pn (HP):
2.00
-
Diametro girante (mm):
149.00
-
Tipo motore:
IM
-
Fasi motore:
1~
-
Un (V):
230
-
fn (Hz):
50
-
Poli:
2
-
In (A):
9.2
-
PF:
0.97
-
C (mF):
35
-
Vc (V):
450
-
Classe di isolamento:
F
-
Servizio:
S3
-
Max temperatura del liquido (°C):
40
-
la/In:
3.30
-
P1 (kW):
2.00 kW
-
Peso (kg):
29.672
-
Protezione:
IP 54
Materiali
-
Corpo pompa:
Ghisa GJL 200 EN 1561
-
Coperchio con raccordo:
Ghisa GJL 200 EN 1561
-
Parete del diffusore:
Ghisa GJL 200 EN 1561
-
Girante:
Ottone P-Cu Zn 40 Pb 2 UNI 5705
-
Diffusore:
Noryl PPO-GF20
-
Ugello:
Noryl PPO-GF20
-
Albero:
Acciaio inossidabile al Cr-Ni 1.4305 EN 10088 (AISI 303)
-
Tenuta meccanica:
Carbone-Ceramica-NBR
Files

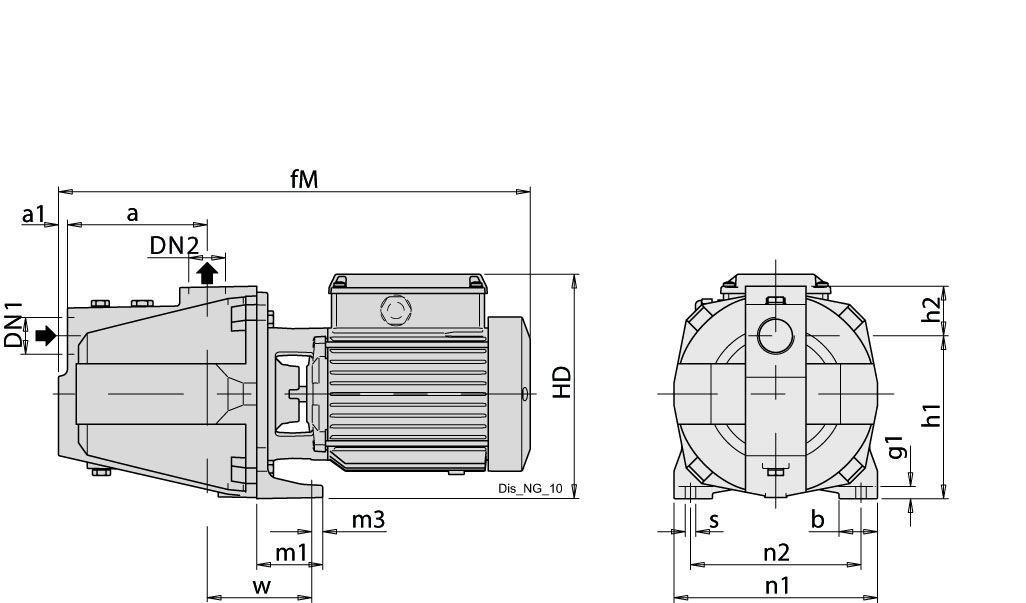

Dimensioni (mm)
- a 160.00 mm
- a1 10.00 mm
- b 40.00 mm
- fM 560.00 mm
- g1 11.00 mm
- h1 165.00 mm
- h2 57.00 mm
- m1 60.00 mm
- m3 10.00 mm
- n1 215.00 mm
- n2 175.00 mm
- HD 240.00 mm
- dn1 G 1 1/2
- dn2 G 1
- s 11.5
NG
Pompe autoadescanti jet
Esecuzione
Elettropompe centrifughe monoblocco autoadescanti con eiettore incorporato.NG: versione con corpo pompa e raccordo in ghisa.
BNG: versione con corpo pompa e raccordo in bronzo.
Le pompe in bronzo vengono fornite completamente verniciate.
Applicazione
Per l'approvvigionamento d'acqua con aspirazione da pozzi.Per aumentare la pressione disponibile da una rete di distribuzione (osservare le disposizioni locali).
Per liquidi puliti o acqua di superficie leggermente sporca.
Per giardinaggio.
Per lavaggi con getto d'acqua.
Limiti d'impiego
Temperatura liquido fino a 40 °C.Temperatura ambiente fino a 40 °C.
Pressione finale massima ammessa nel corpo pompa 10 bar.
Servizio continuo.
