Pompa
Velocità
Fissa
Portata Max
1,89 m³/h
Prevalenza Max
90,00 m
Corpo Pompa
Bronzo G-Cu Sn 10 EN 1982
Portata Min
0,38 m³/h
Prevalenza Min
20,00 m
kW
0,75
kW
Potenza Assorbita
Rendimento
---
Curve
Loading...
Dati pompa e motore
-
n (rpm):
2900
-
N. di giranti:
1
-
H max (m):
90.00
-
H min (m):
20.00
-
Q min (mc/h):
0.38
-
Q max (mc/h):
1.89
-
Pn (kW):
0.75
-
Pn (HP):
1.00
-
Diametro girante (mm):
80.00
-
Tipo motore:
IM
-
Fasi motore:
3~
-
Un (V):
230/400
-
fn (Hz):
50
-
Poli:
2
-
In (A):
4 / 2.3
-
PF:
0.76
-
Classe di isolamento:
F
-
Servizio:
S1
-
Min temperatura del liquido (°C):
-10.00 °C
-
IE:
IE3-80.7
-
Peso (kg):
14.442
-
Protezione:
IP 54
Materiali
-
Corpo pompa:
Bronzo G-Cu Sn 10 EN 1982
-
Coperchio del corpo:
Bronzo G-Cu Sn 10 EN 1982
-
Raccordo:
Bronzo G-Cu Sn 10 EN 1982
-
Girante:
Ottone P-Cu Zn 40 Pb 2 UNI 5705
-
Albero:
Acciaio inossidabile al Cr-Ni-Mo 1.4401 EN 10088 (AISI 316)
-
Tenuta meccanica:
Carbone-Ceramica-NBR
Files
-
SEZIONI
-
IMMAGINI
Dimensioni (mm)
- a 60.00 mm
- a1 27.00 mm
- fM 332.00 mm
- h1 135.00 mm
- h2 35.00 mm
- A 125.00 mm
- AA 30.00 mm
- AB 155.00 mm
- B 100.00 mm
- BB 117.00 mm
- H 80.00 mm
- HA 10.00 mm
- HD 208.00 mm
- dn1 G 3/4
- dn2 G 3/4
T, TP

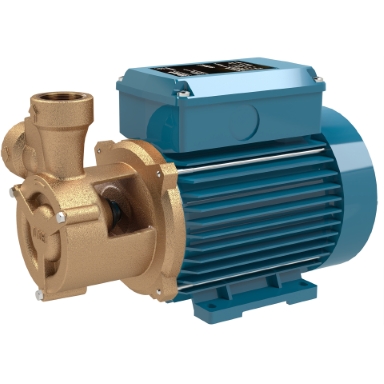

Pompe con girante periferica
Esecuzione
Elettropompe monoblocco con girante periferica.T, TP: versione con corpo pompa e raccordo in ghisa.
BT, BTP: versione con corpo pompa e raccordo in bronzo.
Le pompe in bronzo vengono fornite completamente verniciate.
Applicazione
Per liquidi puliti senza parti abrasive, senza parti in sospensione, non esplosivi, non aggressivi per i materiali della pompa.Per aumentare la pressione disponibile da una rete di distribuzione (osservare le prescrizioni locali).
Per le ridotte dimensioni queste elettropompe si prestano ottimamente per il montaggio in macchine e apparecchiature per raffreddamento e condizionamento, circolazione, alimento caldaia.
Limiti d'impiego
Temperatura liquido: da -10 °C a +90 °C.Temperatura ambiente fino a 40 °C.
Altezza di aspirazione manometrica fino a 7 m.
Pressione finale massima ammessa nel corpo pompa: 12,5 bar, (serie TP 16 bar).
Servizio continuo.
