Pompa
Velocità
Fissa
Portata Max
2,40 m³/h
Prevalenza Max
38,00 m
Corpo Pompa
Ghisa GJL 200 EN 1561
Portata Min
0,38 m³/h
Prevalenza Min
5,00 m
kW
0,33
kW
Potenza Assorbita
Rendimento
---
Curve
Loading...
Dati pompa e motore
-
n (rpm):
2900
-
N. di giranti:
1
-
H max (m):
38.00
-
H min (m):
5.00
-
Q min (mc/h):
0.38
-
Q max (mc/h):
2.40
-
Pn (kW):
0.33
-
Pn (HP):
0.45
-
Diametro girante (mm):
60.00
-
Tipo motore:
IM
-
Fasi motore:
1~
-
Un (V):
230
-
fn (Hz):
50
-
Poli:
2
-
In (A):
2.5
-
PF:
0.99
-
C (mF):
16
-
Vc (V):
450
-
Classe di isolamento:
F
-
Servizio:
S1
-
Max temperatura del liquido (°C):
90
-
IE:
IE2-68.2
-
P1 (kW):
0.52 kW
-
Peso (kg):
5.300
-
Protezione:
IP 54
Materiali
-
Corpo pompa:
Ghisa GJL 200 EN 1561
-
Coperchio del corpo:
Ghisa GJL 200 EN 1561
-
Raccordo:
Ghisa GJL 200 EN 1561
-
Girante:
Ottone P-Cu Zn 40 Pb 2 UNI 5705
-
Albero:
Acciaio inossidabile al Cr 1.4105 EN 10088 (AISI 430F)
-
Tenuta meccanica:
Carbone-Ceramica-NBR
Files
-
SEZIONI
-
IMMAGINI

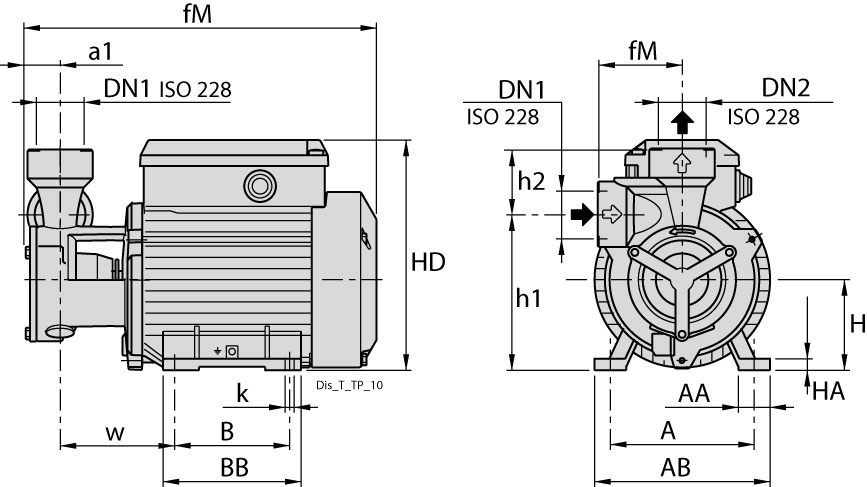

Dimensioni (mm)
- a 58.00 mm
- a1 24.00 mm
- fM 244.00 mm
- h1 108.00 mm
- h2 65.00 mm
- A 100.00 mm
- AA 22.00 mm
- AB 122.00 mm
- B 80.00 mm
- BB 96.00 mm
- H 63.00 mm
- HA 8.00 mm
- HD 160.00 mm
- dn1 G 1
- dn2 G 1
T, TP
Pompe con girante periferica
Esecuzione
Elettropompe monoblocco con girante periferica.T, TP: versione con corpo pompa e raccordo in ghisa.
BT, BTP: versione con corpo pompa e raccordo in bronzo.
Le pompe in bronzo vengono fornite completamente verniciate.
Applicazione
Per liquidi puliti senza parti abrasive, senza parti in sospensione, non esplosivi, non aggressivi per i materiali della pompa.Per aumentare la pressione disponibile da una rete di distribuzione (osservare le prescrizioni locali).
Per le ridotte dimensioni queste elettropompe si prestano ottimamente per il montaggio in macchine e apparecchiature per raffreddamento e condizionamento, circolazione, alimento caldaia.
Limiti d'impiego
Temperatura liquido: da -10 °C a +90 °C.Temperatura ambiente fino a 40 °C.
Altezza di aspirazione manometrica fino a 7 m.
Pressione finale massima ammessa nel corpo pompa: 12,5 bar, (serie TP 16 bar).
Servizio continuo.
