Pump Selector

Modello GM 10-8

Famiglia GM 10-8

CODICE 76U10020000

Velocità Fissa

Portata Max 14,00 m³/h

Prevalenza Max 7,00 m

Corpo Pompa PA66-50FV (Noryl)

Portata Min 1,20 m³/h

Prevalenza Min 1,00 m

kW 0,25 kW

Potenza Assorbita

Rendimento ---

Curve

Dati pompa e motore

n (rpm):

2900
N. di giranti:

1
H max (m):

7.00
H min (m):

1.00
Q min (mc/h):

1.20
Q max (mc/h):

14.00
Pn (kW):

0.25
Pn (HP):

0.34
Diametro girante (mm):

90.00
Tipo motore:

IM
Fasi motore:

1~
Un (V):

230
fn (Hz):

50
Poli:

2
In (A):

2
PF:

0.98
C (mF):

8
Vc (V):

450
Classe di isolamento:

F
Servizio:

S1
Max temperatura del liquido (°C):

35
P1 (kW):

0.40 kW
Protezione:

IP X8

Materiali

Camicia pompa:

Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Maniglia:

Polipropilene
Corpo pompa:

PA66-50FV (Noryl)
Girante:

Noryl PPO-GF20
Camicia motore:

Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Albero:

Acciaio inossidabile al Cr 1.4105 EN 10088 (AISI 430F)
Tenuta meccanica:

Allumina-Carbone-NBR
Filtro:

Polipropilene
Olio lubrificazione tenuta:

Olio bianco per uso alimentare farmaceutico

Files

2D

GM 10-8.dwg (609.39KB)

GM 10-8.pdf (171.57KB)

IMMAGINI

GM 10-8.jpg (145.08KB)

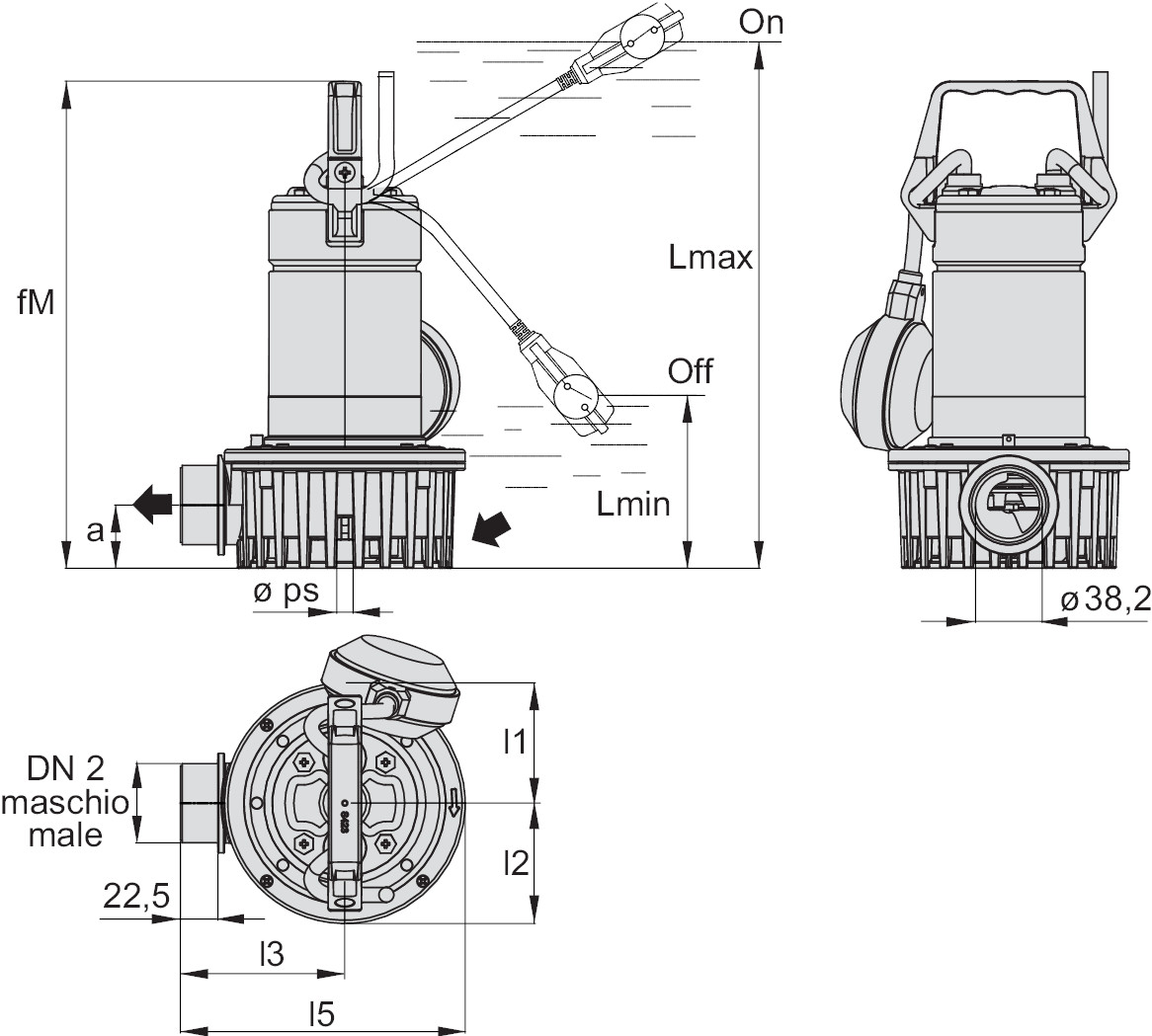

Dimensioni (mm)

a 38.00 mm
fM 293.40 mm
l1 72.50 mm
l2 72.50 mm
l3 99.00 mm
Lmax 370.00 mm
Lmin 110.00 mm
dn2 G1 1/2
l5 171.5
ps 10

GM 10-8

Pompa sommergibile per drenaggio

Esecuzione

Pompa sommergibile per il drenaggio costruita con polimeri compositi sviluppati appositamente per questo prodotto.
Si tratta di nuovi materiali inossidabili resistenti alla corrosione, indeformabili con i massimi differenziali di temperatura nel motore e nella pompa, resistenti alle sollecitazioni dall’interno e dall’esterno.
Albero in acciaio 1.4104 EN 10088 (AISI 430F).
Tre anelli di tenuta in NBR sull’albero.
Minime dimensioni e grandi prestazioni, per l’impiego nelle più diverse applicazioni, per portate fino a 200 litri al minuto.
Con interruttore a galleggiante per l’avviamento e l’arresto automatico.

Applicazione

Per acqua pulita o leggermente sporca.
Per svuotamento di locali allagati o vasche.
Prelievo d'acqua da stagni, corsi d'acqua, pozzetti di raccolta dell'acqua piovana.
Per irrigazione.
Per l'utilizzo all'esterno, il cavo di alimentazione deve avere una lunghezza di almeno 10 m.

Limiti d'impiego

Massima temperatura liquido: 35 °C (con motore sommerso).
Profondità di immersione: max 5 m (con cavo di adatta lunghezza).
Non adatta al servizio continuo per un tempo prolungato.
